Que signifie SPDT sur un interrupteur à bascule ?
Feb 26, 2024
SPDT signifie Single Pole Double Throw, qui est une configuration courante pour les interrupteurs à bascule utilisés dans les circuits électriques. Comprendre ce que signifie SPDT sur un interrupteur à bascule implique de comprendre sa structure, sa fonction et ses applications. Dans ce guide complet, nous examinerons en détail la signification du SPDT sur un interrupteur à bascule.
Définition deInterrupteur à bascule SPDT:
SPDT fait référence à la configuration interne d'un interrupteur à bascule, indiquant ses contacts électriques et ses capacités de commutation.
Le « unipolaire » indique que le commutateur a une borne d'entrée (pôle) où le courant entre dans le commutateur.
Le « Double Throw » signifie que le commutateur dispose de deux bornes de sortie (jets), lui permettant de contrôler la connexion d'un circuit entre deux chemins différents.
Comprendre la structure du commutateur à bascule SPDT :

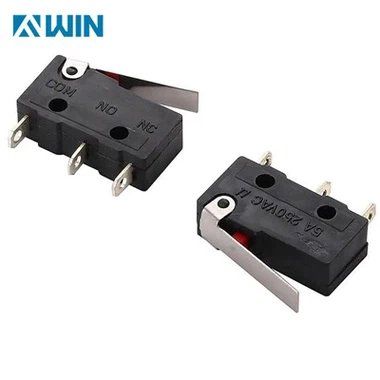

Les interrupteurs à bascule SPDT se composent généralement de trois bornes : commune (COM), normalement ouverte (NO) et normalement fermée (NC).
La borne commune est la borne d'entrée où le courant entrant est connecté.
La borne normalement ouverte est l'une des bornes de sortie connectées à la borne commune lorsque l'interrupteur est basculé en position ON.
La borne normalement fermée est l'autre borne de sortie qui est connectée à la borne commune lorsque l'interrupteur est en position OFF.
Fonctionnalité de l'interrupteur à bascule SPDT :
Lorsque l'interrupteur à bascule SPDT est en position ON, il connecte la borne commune à la borne normalement ouverte, complétant ainsi le circuit entre ces deux bornes.
A l'inverse, lorsque l'interrupteur est en position OFF, il connecte la borne Commune à la borne Normalement Fermée, interrompant le circuit entre ces deux bornes.
Applications de l'interrupteur à bascule SPDT :
Contrôle marche/arrêt simple :Les interrupteurs à bascule SPDT sont couramment utilisés pour le contrôle marche/arrêt de base dans divers appareils et systèmes électriques. Ils permettent aux utilisateurs de basculer manuellement entre deux états, en connectant ou en déconnectant le circuit.
Inversion de polarité :Dans des applications telles que la commande de moteur, les interrupteurs à bascule SPDT peuvent être utilisés pour inverser la polarité du circuit, modifiant ainsi le sens de rotation ou le mouvement d'un moteur.
Routage des signaux :Les commutateurs à bascule SPDT sont également utilisés à des fins de routage des signaux, permettant aux utilisateurs de choisir entre différentes sources d'entrée ou destinations de sortie dans les circuits électroniques.
Commutation à bascule :Les interrupteurs à bascule SPDT servent d'interrupteurs à bascule polyvalents, permettant aux utilisateurs de basculer entre deux fonctions ou états différents avec un seul interrupteur.
Avantages des interrupteurs à bascule SPDT :
Polyvalence : les interrupteurs à bascule SPDT offrent une polyvalence dans le contrôle des circuits électriques, ce qui les rend adaptés à une large gamme d'applications.
Contrôle manuel : ces commutateurs offrent un contrôle manuel, permettant aux utilisateurs de basculer entre différents états ou fonctions selon leurs besoins.
Câblage simplifié : la configuration SPDT simplifie le câblage, nécessitant moins de connexions par rapport aux commutateurs plus complexes.
Considérations lors de l'utilisation des commutateurs à bascule SPDT :
Évaluation appropriée : assurez-vous que l'interrupteur à bascule SPDT est évalué de manière appropriée pour les exigences de tension et de courant du circuit afin d'éviter les risques électriques ou une défaillance de l'interrupteur.
Durabilité : choisissez un interrupteur doté d'une construction et de matériaux durables pour résister à une utilisation fréquente et aux conditions environnementales.
Sécurité : Soyez prudent lorsque vous travaillez avec des circuits électriques et suivez toujours les précautions de sécurité pour éviter les accidents électriques.
En résumé, le SPDT sur un interrupteur à bascule indique sa configuration avec une borne d'entrée et deux bornes de sortie, lui permettant de contrôler la connexion d'un circuit entre deux chemins différents. Comprendre la signification du SPDT sur un interrupteur à bascule est essentiel pour utiliser efficacement ces interrupteurs dans diverses applications électriques.
